10-Kanal LED-Lauflicht
Der Aufbau ist einfach. Der Timer NE555 arbeitet hier als Taktgeber. Er erzeugt nach einer einstellbaren Zeit ein High auf den Ausgang. Dieser liegt nun am Eingang des 10Bit Dezimalzählers. Bei jedem Impuls wird die Nummer des Ausgangs um 1 erhöht. Die Leds liegen über kleine Transistoren am Dezimalzähler und leuchten beim High-Signal. Bei geschickter Anordnung der Leds kann man ganz interessante Effekte erzielen. Natürlich kann man auch mehrere Leds parallel oder seriell einsetzen, wenn man die Vorwiderstände entsprechend ändert und dabei die Belastbarkeit der Transistoren berücksichtigt.
| IC1: | CD 4017 |
| IC2: | Timer NE555 |
| T1 – T10: | BC 547B (o.ä) |
| C1: | 3,3 uF |
| R1 – R10: | 220 Ohm |
| R11 – R20: | 6,8 kOhm |
| R21: | 220 kOhm |
| R22: | 4,7 kOhm |
| R23: | 6,8 kOhm |
| R24: | 100 Ohm |

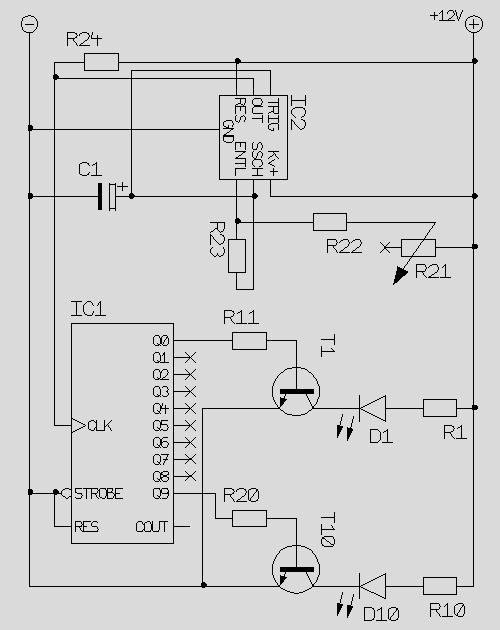

Download Schaltplan
