Eine 2-Tür-Klingel ist eigentlich "zwei Klingeln mit unterschiedlichem Geräusch", eine Schaltung mit minimalem Aufwand. Der Trick ist, dem normalen Klingelknopf einen zweiten parallel zu schalten und mit ein wenig Elektronik dafür zu sorgen, dass die eine normal klingelt und die andere unterbrochen klingelt. So eine Doppelklingel bewährt sich immer dann, wenn nachträglich eine zweite Klingel notwendig wird, z.B. wenn man eine Vorder- und eine Hintertür hat, für Wohngemeinschaften von zwei Personen oder für Hausbesitzer, die die obere Etage ihres Einfamilienhauses ihren Kindern überlassen wollen.

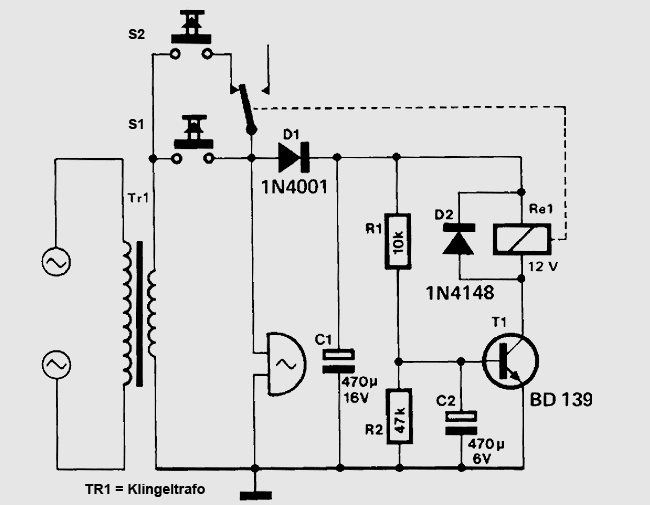

Zum ursprünglichen Klingelknopf schaltet man S2 und den Öffner eines Relais parallel. Wenn S2 gedrückt wird, steuert das über D1 und C1 gleichgerichtete Klingel-Wechselspannungssignal nach einer bestimmten Zeit die Basis von T1 auf und das Relais zieht an. Der Stromkreis über S2 wird nun unterbrochen und die Klingel geht aus. Danach dauert es einige Zeit, bis C1 und C2 entladen sind, das Relais abfällt und die Klingel wieder läutet. Wenn zwei Türen mit Klingeln ausgerüstet werden sollen, bringt man einfach nur S1 an der einen und S2 an der anderen Tür an. Die unterschiedlichen Klingelsignale zeigen einem nun an, an welcher Tür was los ist.
