2N3055 als Fototransistor

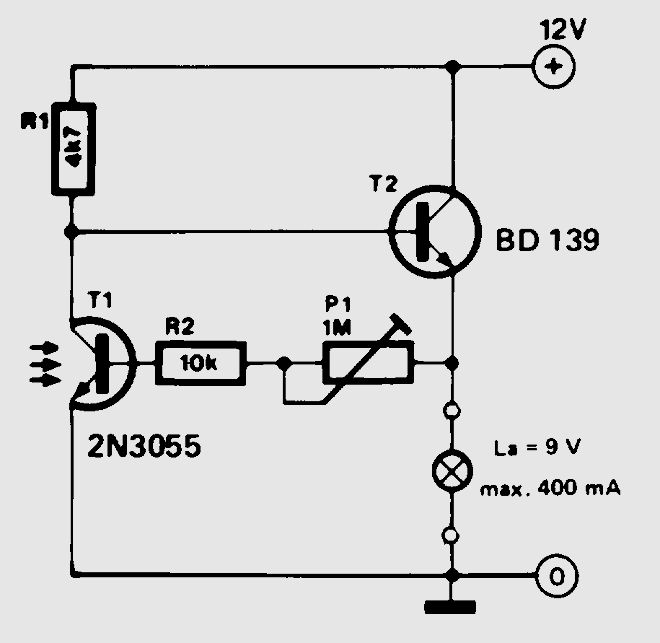

Der 2N3055 gibt einen prima Fototransistor ab, wie die hier beschriebene Schaltung zeigt. Zunächst muss man ihn jedoch modifizieren um ihn lichtempfindlich zu machen. Dazu sägt man vorsichtig den oberen Teil des Transistorgehäuses ab. Man erhält so eine grosse lichtempfindliche Fläche, da der Chip im Gehäuse des 2N3055 eine relativ klotzige Einheit ist. Die Schaltung ist mit zwei Transistoren aufgebaut, unserem geköpften 2N3055 und einem Schalt-Transistor (T2). Über R1 erhält T2 einen ausreichend grossen Basisstrom, solange T1 nicht leitet. Dies ist der Fall, solange kein Licht auf T1 fällt. Die Lampe am Ausgang der Schaltung leuchtet dann, oder ein Relais anstelle von La ist angezogen. Fällt eine ausreichende Lichtmenge auf T1, dann leitet T1 und der Basisstrom für T2 wird nach Masse abgeleitet. T2 sperrt und die Lampe erlischt. R2 und P1 bilden eine Mitkopplung, durch die das Schaltverhalten verbessert wird. Mit P1 wird der Schaltpunkt eingestellt.
