Alarm mit Meldeschleife

Schnell gebaut und kurz erklärt:

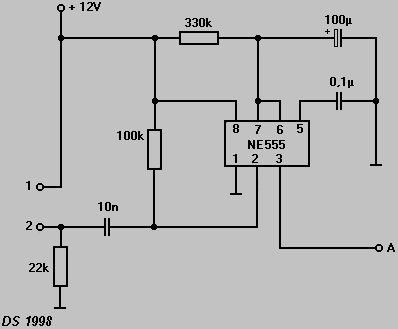

Zwischen (1) und (2) wird eine sogenannte Meldeschleife angeschlossen. das können beliebig viele in Reihe geschaltete Öffnerkontaktesein, oder auch nur ein dünner Draht. Wird die Meldeschleife an irgendeiner Stelle unterbrochen, so wird sofort Alarm ausgelöst.

Kommt es zum Alarm, so erhält (A) ein High-Signal von ca. 12V. Ob man hier ein Relais oder einen Summer anschliesst, kann jeder selbst entscheiden. laut Gesetz darf in vielen Anwendungsfällen (KFZ)die Alarmdauer höchstens 30 Sekunden dauern. dafür sorgt der10nF-Kondensator. Bei Beginn des Alarms wird dieser langsam aufgeladen, so dass Pin 2 des Timerbausteins NE555 nach ca. 30 Sekunden ein High-Signal erhält, welches den Alarm an (A) wieder abschaltet.
