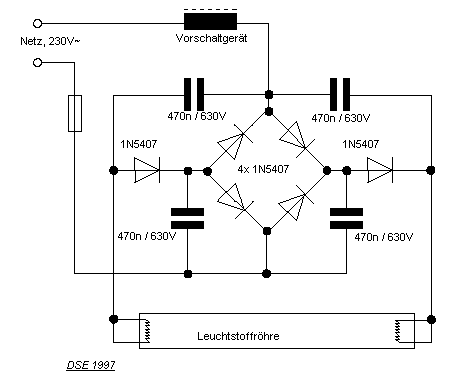

Mit dieser Schaltung kannst du zum einen eine defekte Leuchtstoffröhre betreiben und hast zum anderenden Vorteil, keinen Starter zu benötigen. Wenn also die Röhre nicht gerade zu Bruch gegangen ist, sondern nur der oder die Glühfäden durchgebrannt sind, dann funktioniert die Schaltung. Sicherung für 20 Watt-Röhre 500mA, 40 Watt – 1A, 60 Watt – 1,5A. Sollte Die Röhre nicht sauber starten, Kondensatoren auf 680 nF bis 1 µF erhöhen. Als Dioden sind alle 3A / 1000V Typen geeignet.

Download Schaltplan
