Bremslichtkontrolle für das Auto

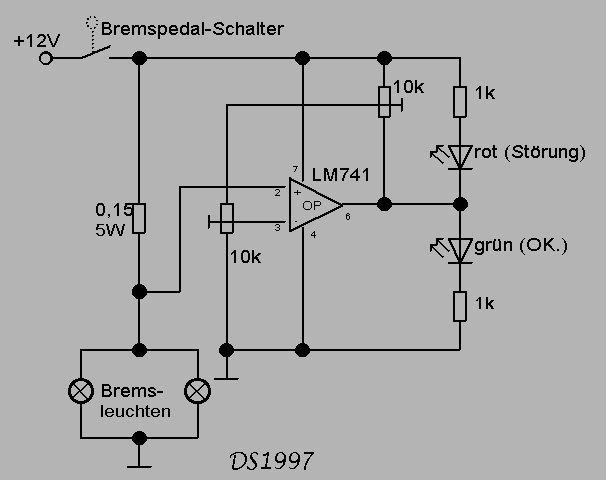

Mit dem einfachen Operationsverstärker LM741 kann man einen recht komfortablen Bremslicht-Warner aufbauen. Man muss dazu nur die Leitung am Bremslichtschalter, der meist am Bremspedal befestigt ist unterbrechen und die Schaltung in den Kreis miteinbeziehen. Genauer gesagt wird nur ein 0,15 Ohm Widerstand mit einer Leistung von 5 Watt in die Leitung eingeschleift, von dem dann die Stromaufnahme der Lampen gemessen wird. Mit den beiden Potis wird die Empfindlichkeit der Schaltung eingestellt, bzw. die Schaltung justiert. Dies geschieht wie folgt:

Die Bremse wird betätigt, es wird soweit eingestellt, bis die rote LED erlischt bzw.die grüne LED aufleuchtet. Jetzt entfernt man testweise eine der Glühbirnen der Bremsleuchten, dann sollte die grüne LED ausgehen und die rote LED aufleuchten. Mit etwas Fingerspitzengefühl geht das Justieren der Schaltung relativ schnell undeinfach. Benutzt man eine sogenannte dritte Bremsleuchte, muss die Schaltung natürlich dementsprechend nachjustiert werden, weil sich dadurch die Gesamtstrohmaufnahme erhöht hat.
