Caravan-Prüfstecker

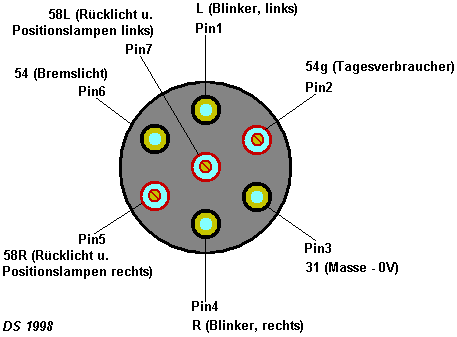

Welcher Wohnwagen- oder Bootsanhägerbesitzer kennt nicht das Problem mit nicht funktionierenden Beleuchtungseinrichtungen am Anhänger. In vielen Fällen merkt man es erst viel zu spät. Wird mandann darauf aufmerksam, taucht das nächste Problem auf: Liegt der Fehler an der elektrischen Anlage des PKW, oder ist eine Lampenfassung am Caravan korrodiert? Abhilfe kann ein Prüfstecker schaffen, der an der Anschlussdose am PKW, neben der Anhängerkupplung eingesteckt wird und genau anzeigt, ob der Blinker, die Bremsleuchten oder die Rücklichter funktionieren. Zusätzlich wird auch die Dauerstromversorgung für Tagesverbraucher getestet, damit man auch merkt, ob der im Wohnwagen befindliche Kühlschrank während der Reise auch die Getränke kühlen kann. Die beiden 12W Widerstände simulieren die Last der normalen Blinkleuchte, damit auch beim Test mit dem Prüfstecker die spezielle Kontrolleuchte im Armaturenbrett mit aufleuchten kann. Leuchtet diese Kontrolle beim normalen Fahrbetrieb, während des Blinkens nicht, so ist entweder die Blinkleuchte am Anhänger defekt oder die Kontakte sind korrodiert. Der Aufbau des Prüfsteckers ist einfach. Ein normaler Caravan-Stecker wird an der Kabeleinführung abgeschnitten. Dort kommt eine rund zugeschnittene Aluminiumplatte hinein, in die man Löcher für die LED´s bohrt. Die Verdrahtung erfolgt "fliegend". Nach dem Zusammenbau kann man den Stecker mit Silikon vergiessen.

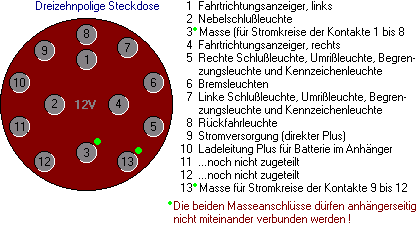

Anmerkung: Der hier vorgestellte Prüfstecker entspricht der 7poligen alten Norm. Neue PKW´s werden jedoch inzwischen schon mit den neuen genormten Steckern ausgestattet. Zur Zeit sind aber noch zum Grossteil die alten Stecker verbreitet. Aus diesem Grunde werden im Handel auch Adapter angeboten, die leider viel zu teuer sind.

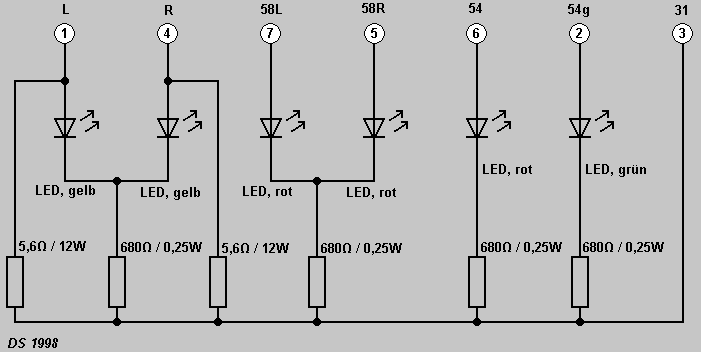

Download Schaltplan
