D-Flip/Flop – Elektronischer Taster

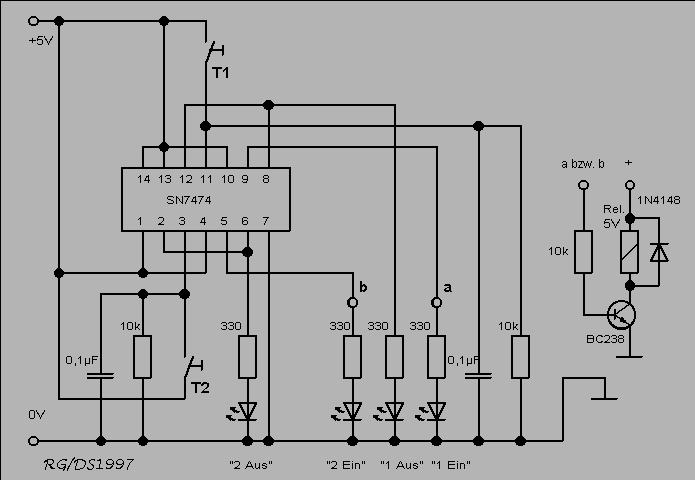

Ein Flip/Flop wechselt immer zwischen zwei Schaltzuständen, daher der Name. Der hier aufgeführte D-Flip/Flop-Schaltplan beinhaltet zwei dieser Schalter. Betätigtman den Taster (T1), schaltet die Elektronik durch, die LED (EIN) leuchtet. Wird der Taster (T1) ein zweites mal betätigt, wird dieser Zustand wieder zurückgesetzt, die LED (EIN) erlischt und die LED (AUS) leuchtet. Das gleiche geschieht beim Betätigen des zweiten Tasters (T2). parallel zu den LED´s kann man z.B. einen Optokoppler anschliessen, um damit in Verbindungmit einem Triac einen kontaktlosen Schalter zu erhalten. An die Punkte a bzw. b kann man aber auch die Relais-Schaltstufe (rechts im Bild) anschliessen. Diese Schaltung entstand, als ich vor der Frage stand: Wie schalte ich meine beiden Plattenspieler ein und aus, ohne dabei ein Knacken in den Lautsprechern zu hören. Dieses Problem liess sich mit dieser Schaltung in Verbindung mit einem Triac gut lösen. – Inzwischen bin ich auf CD-Player umgestiegen… 🙂

Download Schaltplan
