Digital-Lichtorgel

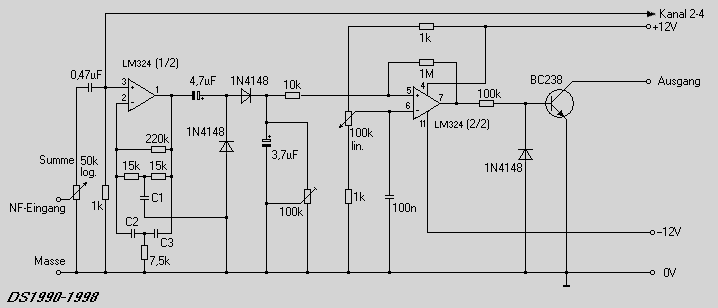

| Diese Lichtorgelschaltung (dargestellt ist hier EINER von 4 Kanälen) ist eine spezielle Entwicklung zum frequenzgenauen Schalten von Lichtsteuer-Hardware. Im Gegensatz zu "normalen" Lichtorgeln, welche meist wild durcheinanderblinken ist diese Steuerung individuell und genau auf die einzelnen Frequenzen des Musikspektrums abstimmbar. Dies geschieht mit den Kondensatoren C1, C2 und C3. Die allgemeine Vorjustierung des Verstärkungspegels wird mit dem 100k-Trimmer vorgenommen. Der 100k-Poti regelt die Empfindlichkeitdes Kanals. Der 50k-Poti existiert für alle 4 Kanäle nur einmal und dient der Summenregelung. Da die Schaltung keine von Billig-Lichorgeln gewohnten Flimmereffekte liefert, sondern bei Anliegen der richtigen Frequenz eindeutig ein- und ausschaltet, steht dem Verbinden des Ausgangs mit einem Triac-Leistungsteil nichts im Wege. (siehe APC-WLC-T auf dieser Website) |
|
Platine und Bestückungsplan
Passendes Netzteil +12V / 0V / -12V:
Platine und Bestückungsplan
Download Schaltplan und Frequenztabelle
Download Platinen- / Bestückungspläne, Plan Netzteil
