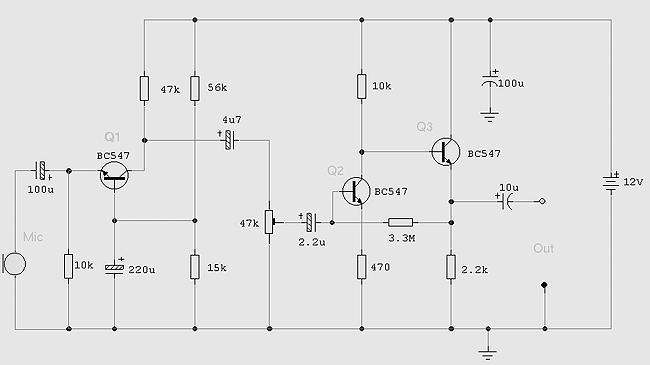

Dynamic Mikrofon Vorverstärker

Dies ist ein 3-stufiger Verstärker mit Gain Control. Standard Transistoren wie BC109C, BC548, BC549, BC549C können mit geringen Unterschieden in der Leistung verwendet werden.

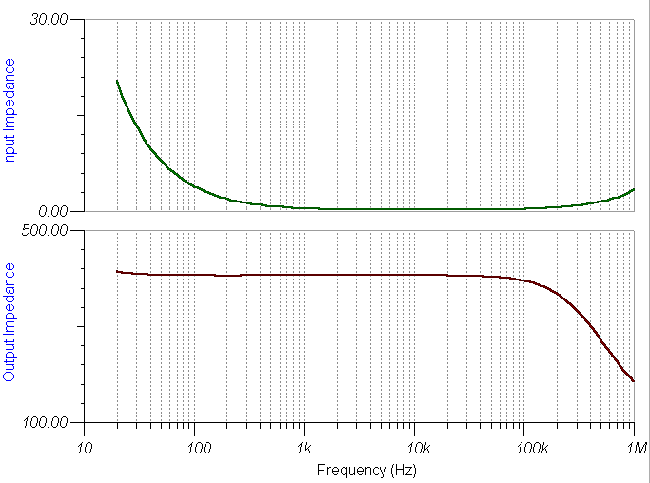

Input und Output Impedanz:

Gain und Frequenz Response:

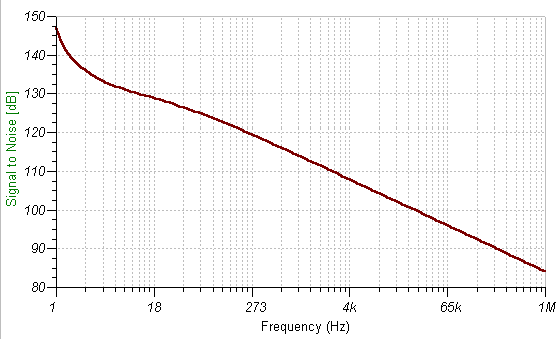

Output Noise und Overall S/N Ratio:

Download Schaltplan
