Bremslichtkontrolle auf einfache Art

Einfache Alternative einer Bremslichtkontrolle von Ralf:

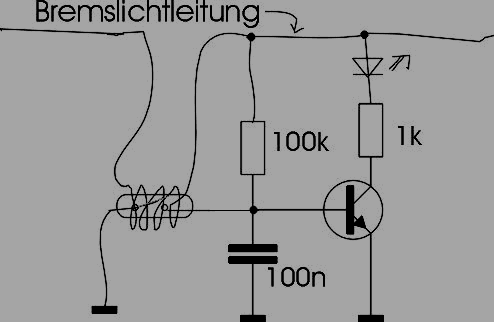

So gehts elektronisch einfacher. Leuchtet nur, wenn ein Bremslicht defekt ist.

Es geht aber noch einfacher:
Magnetsplitter an den Reedkontakt kleben, und zwar so, das das Magnetfeld aufgehoben wird, wenn Strom durch die Spule fliesst. Also Kontakt immer zu, nur beim Bremsen geht er auf. Ist ein ewiges hingefummel, bis der Magnet stimmt und genau so liegt, das das Kabel das Feld aufhebt (Nordpol/Südpol müssen genau passen), aber es geht. Dann nur noch vom Bremslichtkabel durch Reedkontakt über die Lampen nach Masse.

Ralf

Download Schaltplan
