Einfache Lichtorgel

Diese Schaltung bedarf keiner grossen Erklärung. Das NF-Signal (Niederfrequenzsignal) wird von einem Lautsprecher der Stereoanlage abgezweigt und gelangt in den 1:5 Übertrager, der speziell für derartige Anwendungsfälle entwickelt wurde. Den gibt es z.B bei Conrad-Electronic Best-Nr.:515701. Die drei Kanäle reagieren durch die Kondensatoren 10nF, 22nF und100nF auf die unterschiedlichen Tonhöhen und schalten entsprechend die Tyristoren TIC 106 D durch. Mit den 50k Potis wird die Empfindlichkeit jedes einzelnen Kanals eingestellt. Die Gesamtregelung übernimmt ein 500 Ohm Poti. Je nach gewählter NF-Eingangssignalquelle kann man den nachgeschalteten 62 Ohm Widerstand etwas höher wählen. Achtung – Die gesamte Schaltung führt Netzspannung, bis zum Übertrager.

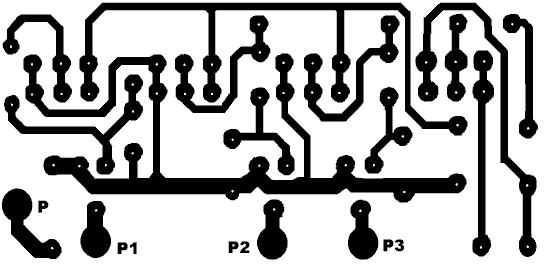

Download Schaltplan
