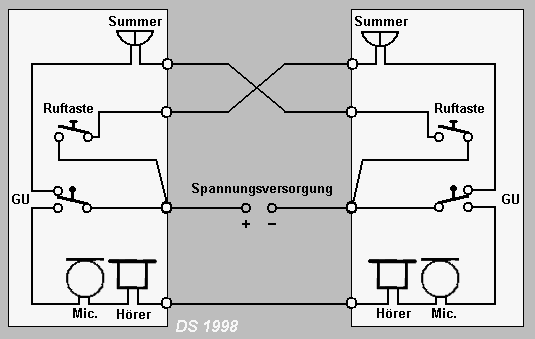

Das Bild (oben) zeigt den Aufbau einer einfachen "Telefonanlage"mit zwei Telefonen. Der Aufbau ist bestens geeignet, um z.B. in der Wohnung eine Sprechverbindung zwischen zwei Stockwerken oder zwei Zimmern herzustellen. Um diese Anlage nachzubauen benötigt man zwei normale ausgediente Telefone, wie sie die Telekom verwendet. Aus den Apparaten baut man so ziemlich alles aus, ausser den Gabelumschalter(GU). Der Hörer bleibt komplett. Jetzt baut man noch jeweils einen Summer und einen Taster (Schliesser) ein, der später für den Ruf verwendet wird. Die Spannungsversorgung kann zwischen 6V bis 24V betragen, je nach verwendetem Summer (benutzt man einen 6V-Summer, sollte die Betriebsspannung auch nicht darüber liegen). Das Bild zeigt die Telefone im aufgelegten Zustand. Betätigt man den Taster eines Apparates, so ertönt der Summer der Gegenstation. Sind beide Hörer abgenommen, bekommt der Sprech-/Hörkreis Spannung und durch die Reihenschaltung der Sprech-/Hörkapseln kann man sich miteinander unterhalten.

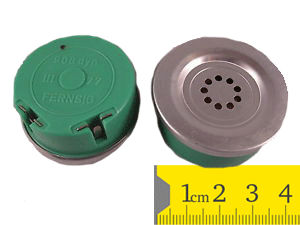

Telefon Hörkapsel (1) und Telefon Sprechkapsel (2)

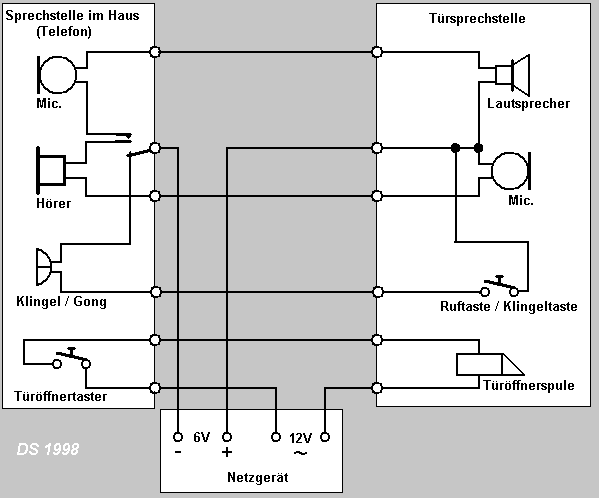

Das Bild (unten) zeigt eine ebenso einfache Türsprechanlage. Das Prinzip ist das gleiche, nur diese Schaltung bedient sich an der Türstation eines Lautsprechers, statt einer Hörkapsel. Zusätzlich ist noch eine Türöffnerfunktion mit eingebaut. Die Spannungsversorgung liefert ein Netzteil mit Gleich- und Wechselspannungsausgang. Wobei der Türöffnerkreis mit ca. 6V bis 8V Wechselspannung betrieben wird und die Sprechanlage mit ca. 12V Gleichspannung. Die am besten geeignete Spannung für den Sprechkreis hängt vom verwendetem Lautsprecher ab. Ist die Spannung zu niedrig, so hört man kaum etwas. Ist die Spannungzu hoch, kann man im Winter die Türstation am Hauseingang mit dem Lautsprecher hervorragend schnee- und eisfrei halten. Die Frage ist nur, wie lange der Lautsprecher das aushält 😉

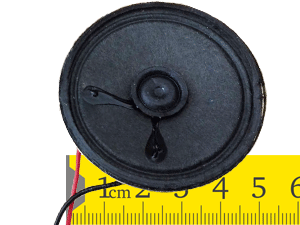

PC Chassis Lautsprecher
Download Schaltplan
