Electret Mikrofon Vorverstärker

Die Schaltung verstärkt das Signal von einem Electret Mikrofon bis zu einem Niveau, das einem "Line-Input" entspricht. Wenn man ein OP-Amp wählt, ist es wichtig, den Open Loop an 20kHz herauszufinden. Die Schaltung hat ungefähr 27 dB Gain und mindestens 47 dB an 20kHz (d.h. 20 dB höher). Der TL072 an ungefähr 45 dB ist somit ideal.

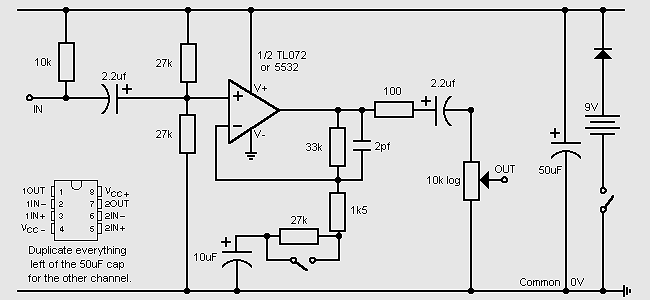

Download Schaltplan
