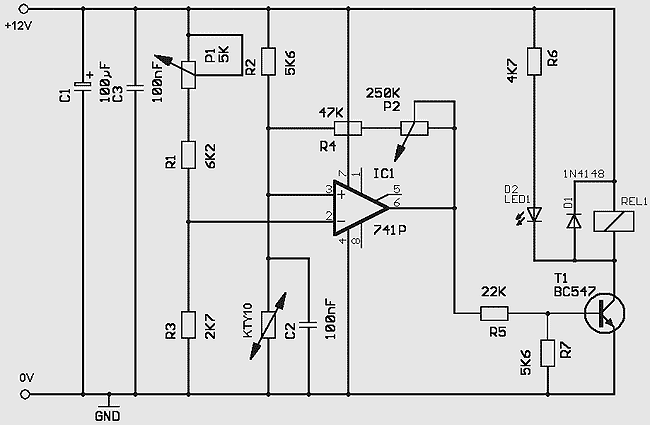

Die Temperatur wird bei dieser kleinen Schaltung (12-15V Betriebsspannung) über einen handelsüblichen KTY10 (Temperaturabhängiger Widerstand) erfasst und über ein Relais können dann beim Erreichen einer einstellbaren Temperatur Verbraucher ein- und ausgeschaltet werden. Eine einstellbare Schalt-Schwelle verhindert bei geringen Temperaturschwankungen ein ständiges Ein- und Ausschalten. P1 stellt die Schalt-Temperatur ein und P2 bestimmt die Schalt-Schwelle. Als Herz der Schaltung kommt der sehr günstig erhältliche Operationsverstärker LM741P zum Einsatz. D1 dient nur als Freilaufdiode, um die Schaltung vor Spannunsspitzen zu schützen, die an der Spule des Relais auftreten, wenn dieses schaltet.

Download Schaltplan und Bestückungsplan
