Fuzz (Verzerrer) für Gitarren

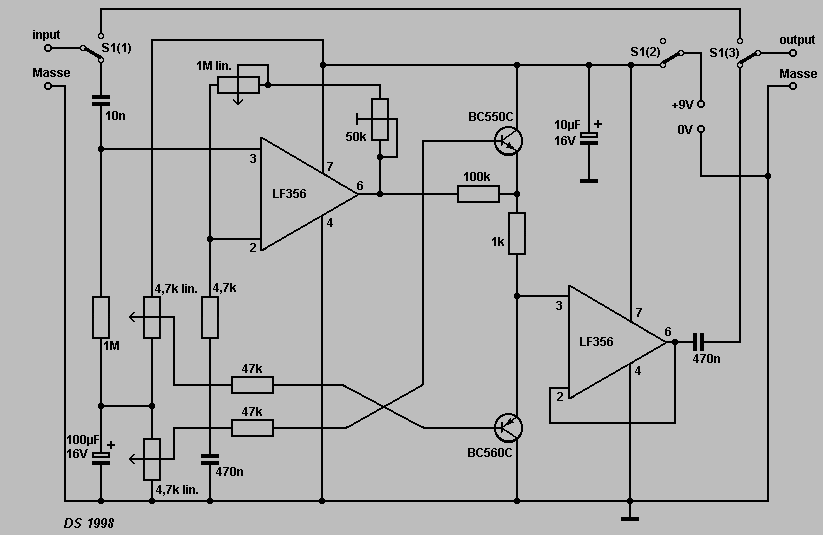

Wer ein richtiger Freak ist, kennt vermutlich derartige Effektgeräte, wie den hier vorgestellten Verzerrer. Verzerrer deshalb, weil das Eingangssignal fast bis ins Unendliche verstärkt wird und dadurch die gewünschte Verzerrung auftritt. Mit dem oberen und dem unteren Poti (4,7k) wird der positive und der negative Signalanteil individuell eingestellt. Die Art der Verzerrungist also einstellbar. Mit dem 1M-Poti wird die obere Grenze der Verstärkung eingestellt und mit dem 50k-Trimmpoti die untere Grenze. Der Schalter (S1), welcher ein 3facher Umschalter ist, dient zum Einschalten des Gerätes und leitet im ausgeschalteten Zustand das Gitarrensignal am Fuzz vorbei, um dann "ganz normal" Gitarre spielen zu können. Als Spannungsversorgung genügt eine 9V-Blockbatterie. Zum Aufbau der Schaltung reicht eine Lochrasterplatine in der Grösse einer Zigarettenschachtel.

Download Schaltplan
