Gaswarner und Rauchmelder

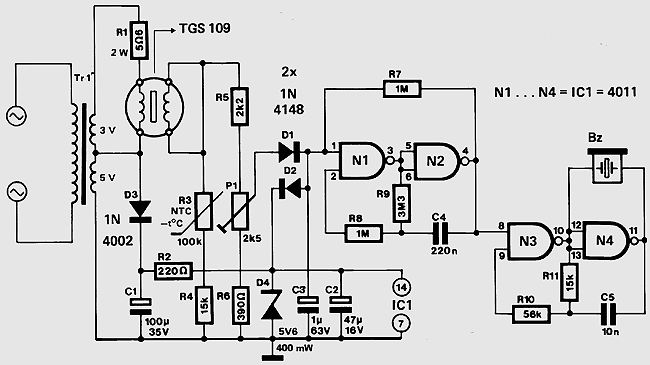

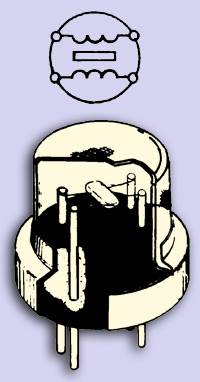

Die Schaltung hat viele Einsatzgebiete: im Haushalt, beim Camping, in der Werkstatt oder Garage, als Feuermelder, uwm. – Wird eine bestimmte Gas- oder Rauch Konzentration in der Luft überschritten, alarmiert diese Schaltung sofort. Die Tabelle zeigt, auf welche Stoffe dieser Gaswarner (Sendor: Figaro TGS109) reagiert. Im Netzteil der Schaltung befindet sich ein normaler Klingeltrafo mit einem Abgriff bei 5V und einer 8V-Wicklung. Die 5V-Wicklung verwenden wir für die Schaltung. Der Rest des Netzteils besteht aus D3, Cl, R2, D4 und C2. IC1 (4011) bekommt eine Betriebsspannung von 5,6 V. Der Sensor selbst bezieht seine Spannung aus der 3V-Wicklung, wobei ein 5,6 Ohm Widerstand dafür sorgt, dass eine Glühspannung von exact 1V und 0,5A zur Verfügung steht. Das "Entdecken" von Gas und Rauch entsteht durch eine steigende Leitfähigkeit zwischen den beiden Sensorwicklungen.

Bei zunehmender Gaskonzentration wird an der Sekundärseite des Sensors, bezogen auf Masse, eine höhere Wechselspannung anliegen. Diese Spannung wird mit D1 gleichgerichtet und mit C3 geglättet. D2 schützt den Eingang von N1 vor zu hoher Eingangsspannung. Mit P1 stellt man ein, wieviel der Wechselspannung gleichgerichtet werden soll (Empfindlichkeit). Mit N1/N2 und N3/N4 sind zwei astabile Multivibratoren aufgebaut, die den Summer dazu bringen, rhytmisch zu piepen, wenn der Rauch-/Gasgehalt in der Luft überschritten wird. R3 kompensiert Temperatureinflüsse, die die Empfindlichkeit des Sensors verändern. Die Schaltung kann man kompakt aufbauen, man muss allerdings die recht hohe Verlustleistung von R1 berücksichtigen.

Download Schaltplan
