Heulsound-Sirene mit Multivibrator

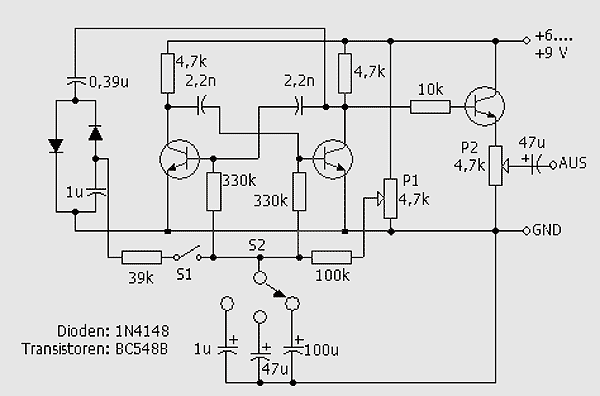

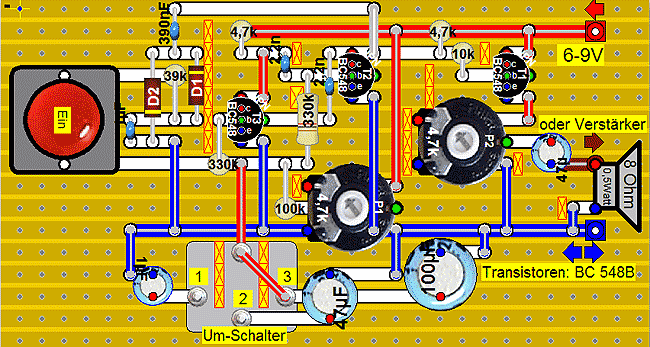

Würde man die beiden 330 kOhm-Basiswiderstände an GND legen, so hätte man eine klassische Zweitransistor-Schaltung eines astabilen Multivibrators, dem hier zur Entkopplung noch der rechte Transistor als Emitterfolger nachgeschaltet ist, an dessen Ausgang "AUS" ein Lautsprecherverstärker angeschlossen werden kann, wobei P2 zur Lautstärkeregelung dient. Probehalber kann P2 durch einen hochohmigen Kopfhörer (mind. 2 kOhm) ersetzt werden. Die Ausgangsspannung des Multivibrators, am Kollektor des mittleren Transistors abgegriffen, wird mit den beiden Dioden gleichgerichtet und bei geschlossenem Schalter S1 der jeweiligen Basis der Multivibrator-Transistoren zugeführt. Dies erzeugt eine Amplituden- und Frequenzmodulation und der Sirenen-Heulsound entsteht.

Mit P1 wird die Grösse der steuernden Gleichspannung eingestellt. P2 beeinflusst damit die Heulfrequenz und Stärke, mit S2 lassen sich drei Kondensatoren umschalten, welche die Schwellzeit bestimmen. Die Schaltung ist hervorragend als akustisches Warngerät zum Einsatz in Alarmanlagen geeignet.

Download Schaltplan
