Hot Button

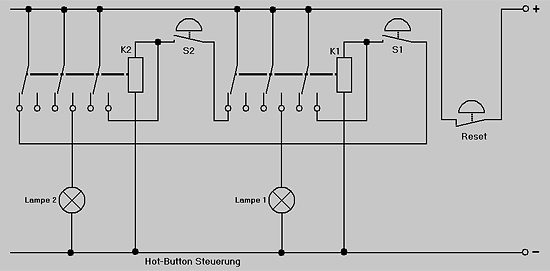

Wer kennt ihn nicht, den guten alten “Hot Button”. Man kennt ihn aus unzähligen Quizshows im Fernsehen. – Zwei Kandidaten treten gegeneinander an: der Quizmaster stellt eine Frage, wer die Antwort zuerst weiss muss den Hot Button drücken, eine Lampe geht an und signalisiert, wer zuerst gedrückt hat. Drückt der andere Kandidat nur einen Bruchteil einer Sekunde später passiert gar nichts mehr, denn der andere war schneller. – Aber wie geht das? – Die lösung ist extrem simpel und bedient sich nichtmal komplizierter Elektronik. Lediglich zwei Relais (K1 und K2) mit jeweils 3 Umschaltkontakten werden benötigt um diese Schaltung zu realisieren. Drückt “Kandidat 1” beispielsweise seinen Hot Button (S1) schliesst sich der Stromkreis von K1. Die Kontakte von K1 ziehen an und bringen die Lampe 1 zum leuchten. Ein weiterer Kontakt von K1 sorgt für dauerhafte Spannung an K1 (Selbsthaltung des Relais), damit die Lampe nicht aus geht, nachdem der Kanditat den gedrückten Taster wieder los lässt. Der dritte Kontakt unterbricht gleichzeitig die Spannungsversorgung von S2, somit kann der andere Quizkanditat seine Lampe 2 nicht mehr aktivieren. Durch einen Reset-Taster (Öffner) kann der Quizmaster die Schaltung wieder resetten, die Lampe geht aus und das “Hot Button System” ist erneut einsatzbereit.

Download Schaltplan
