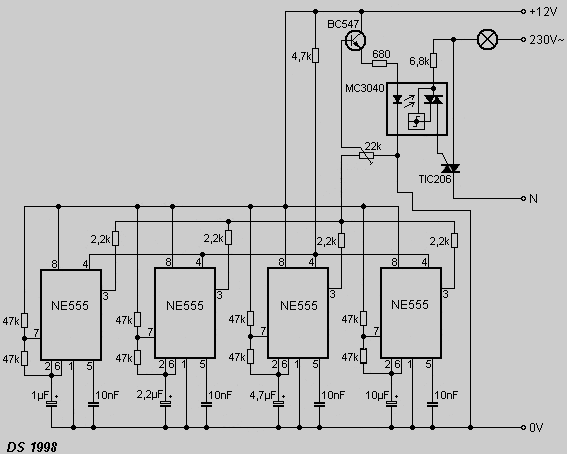

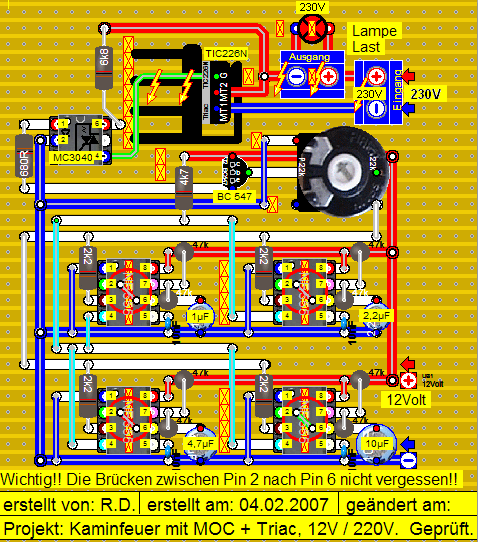

Wer träumt nicht davon, abends vor dem Kamin am offenen Feuer zu sitzen? Einen Kamin hat sicherlich so mancher im Wohnzimmer, allerdings meist nur als Blickfang – ohne Funktion. Anderer Fall: In einer Theateraufführung soll ein Lagerfeuer brennen. Auf der Bühne ist dies allein schon wegen der Feuerschutzbestimmungen strengstens untersagt. Dafür wurde diese Schaltung entwickelt. Sie simuliert perfekt ein offenes Feuer. Durch eine raffinierte Verschaltung der 4 Timerbausteine NE555 wird der Transistor in absolut unregelmässigen Intervallen angesteuert. Der widerum steuert den MC3040 an, welcher dann den Triac zündet. Mit dem22k Poti wird das Schaltverhalten eingestellt, um das "Feuer" individuell einzustellen. Die Schaltung wird mit einer Spannung von 12V= betrieben. Die Elkos werden mit einer angegebenen Spannung von 35V gewählt. Im Prinzip ist der Schaltteil galvanisch absolut von der Netzspannung getrennt, ich empfehle aber trotzdem sicherheitshalber die 12V-Quelle (Netzteil) zusammen mit der Schaltung in ein isoliertes Gehäuse einzubauen. Je nach Leistung der verwendeten Glühbirne(n) muss der Triac evtl. auf einem Kühlkörper montiert werden. Achtung ! – Der Kühlkörper ist unbedingt isoliert im Gehäuse zu befestigen, da er durch A2 Netzspannung führt.
