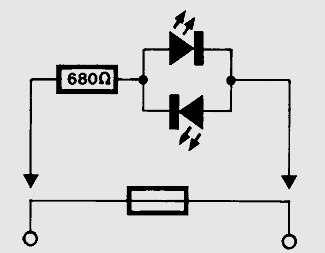

Diese Schaltung dürfte eine der einfachsten Bauanleitungen auf dieser Website sein. Die Anleitung besteht zwar nur aus einem Widerstand und zwei LEDs, kann aber sehr grosse Dienste leisten. Nehmen wir einmal an, es wäre dunkel und eine Sicherung (man weiss ja meist nicht welche) im Auto ist durchgebrannt. Jetzt müsste man Sicherung für Sicherung herausnehmen und prüfen, wieder in den Halter hineinsetzen …usw. – wenn man nicht den genialen Sicherungs-Tester hat! Man braucht den KFZ-Sicherungs-Tester nur noch gegen den Sicherungshalter zu drücken und wenn eine LED aufleuchtet, haben ist die defekte Sicherung gefunden! Sicherlich kann man diese kleine Schaltung auch noch für viele andere Zwecke nützlich verwenden. Zum Beispiel als Wechselspannungsindikator an den Sekundärwicklungen eines Trafos (hier leuchten dann beide LEDs) oder auch als Miniatur-VU-Meter.

Download Schaltplan
