Klatschschalter

Wenn es uns stört, dass man beim Betreten eines dunklen Raumes immer blind den Lichtschalter suchen muss, bauen wir einfach einen Klatschschalter ein. Wenn eine Lampe im Raum an den Klatschschalter angeschlossen ist genügt ein Händeklatschen beim Betreten des Raumes und schon geht das Licht an.

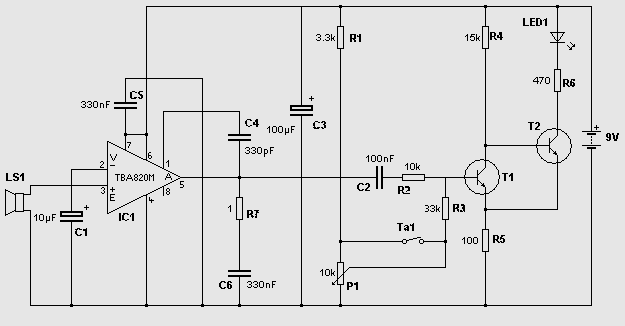

Der in unserem Projekt verwendete Lautsprecher (LS1) dient als Mikrofon. Die hochfrequenten Klatschgeräusche werden vom Lautsprecher empfangen und vom Operationsverstärker verstärkt. Durch Kondensatoren gefiltert wird das Signal an eine selbsthaltende Transistorschaltung gegeben, welche die Leuchtdiode (LED1) so lange leuchten lässt, bis der Taster (Ta1) betätigt wird.

Download Schaltplan
