Langzeit-LED-Blitz

Diese Schaltung lässt LED´s im Intervall kurz aufblitzen und ist daher extrem sparsam im Stromverbrauch. Geeignet als Warnanzeige oder Betriebsanzeige in batteriebetriebenen Geräten. Die Schaltung ist noch sparsamer, als die schon länger auf dieser Website befindliche "LED-Blitz-Schaltung" Dieser Langzeitblitz ist auch oft in blitzenden Musik-CD-Covers oder in Reklame-Schachteln an Zigarettenregalen im Supermarkt zu finden. Den Wert des Kondensators sollte man am besten ausprobieren, weil man damit das Blitzverhalten der LED einstellen kann.

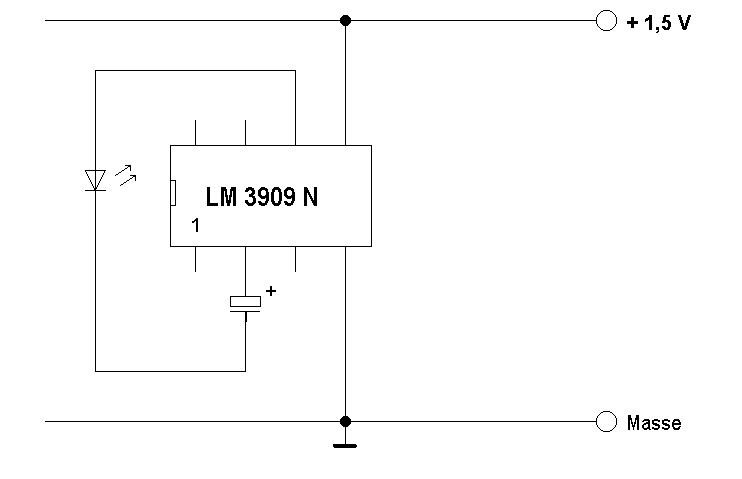

Download Schaltplan
