LED-Blitz-Schaltung

Diese Schaltung lässt LED´s im Intervall kurz aufblitzen und ist daher extrem sparsam im Stromverbrauch. Geeignet als Warnanzeige oder Betriebsanzeige in batteriebetriebenen Geräten. Mit einem Vorwiderstand von 18k ist die Schaltung für eine Betriebsspannung von ca. 6 – 12V geeignet. Durch Erhöhen des Widerstands kann die Betriebsspannung auch erhöht werden. Erfolgt der Aufbau mit normalen Bauteilen, wird eine Platine in Grösse einer Streichholzschachtelbenötigt. Mit SMD – Bauteilen reicht eine Platine, etwas kleiner als eine normale Briefmarke.

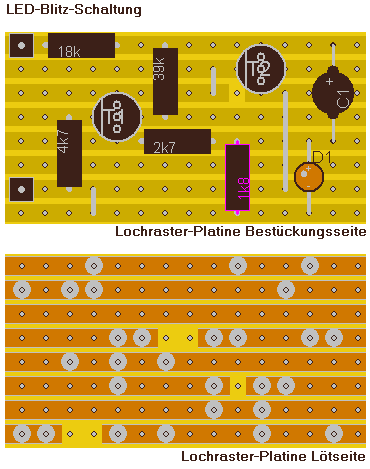

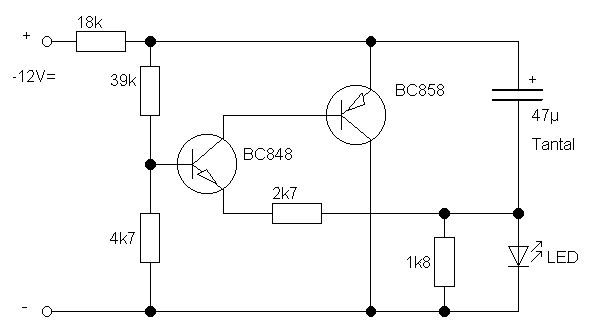

Download Schaltplan / Lochraster-Schema
