LED Blitzer

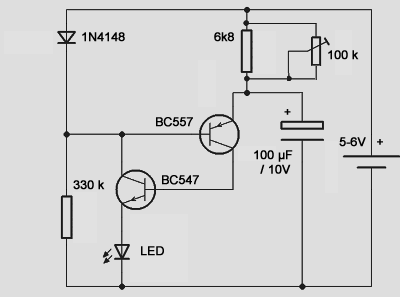

Mit nur wenigen Bauteilen, die gerade mal ein paar Cent kosten lässt sich dieser einstellbare LED Blitzer realisieren. Zum Einsatz kommt ein Universal NPN Transistor und PNP Transistor, z.B. BC 547 und BC 557. Sowie ein Elko mit 100 µF (mind. 10V) zur Ladungsspeicherung. Weitere Bauteile: Widerstände 1x 330 Kiloohm und 1x 6,8 Kiloohm, eine Universaldiode (z.B. 1N4148), ein Trimm-Poti mit 100 Kiloohm zur Einstellung der Blitzfrequenz und natürlich eine LED (meine Empfehlung: eine weisse LED mit klarem Gehäuse). Betrieben wird die Schaltung an 5 Volt. – Die Schaltung eignet sich ideal für den Modellbau (Modelleisenbahn, ferngesteuerte Flugzeuge oder Drohnen) oder generell als Anzeigeelement wenn besondere Aufmerksamkeit erwünscht ist. Im Gegensatz zu normalen Blink LEDs ist hier die Signalwirkung erheblich höher.

Download Schaltplan
