LED-Lauflicht

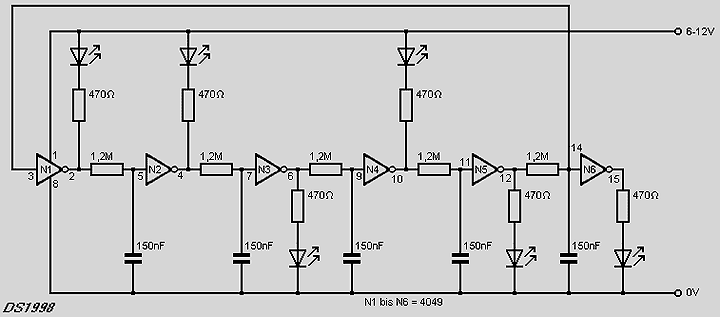

| Wie auf dieser Website üblich, ist auch diese Schaltung sehr schnell und einfach aufzubauen. Der "4049" liegt mit seinem Preis von ca. 3 Euro auch in einem bezahlbaren Bereich. Die Anordnung der sechs Inverter ist einfach und genial. Über den Widerstand und Kondensator lädt sich der erste Ausgang auf, lässt die erste LED leuchten und beginnt mit dem Aufladen des nächsten Ausganges. So leuchtet eine LED nach der anderen. Stromaufnahme: 50 mA. Also auch kein Problem für eine 9V-Blockbatterie. Durch das Austauschen der Kondensatoren gegen andere Werte (auch unterschiedliche Werte) kann man nette Effekte erzielen. |  |
Download Schaltplan
