Der Aufbau erfolgt entweder auf einer Euro-Lochrasterplatine, oder man ätzt, nachdem man einen Platinenplan entworfen hat, die Platine selbst. Je nach Anwendungsfall kann man die LED´s auch auf einer eigenen Platine anordnen, welche dann mit einem 10-adrigen Flachbandkabel mit der Hauptplatine verbunden wird.

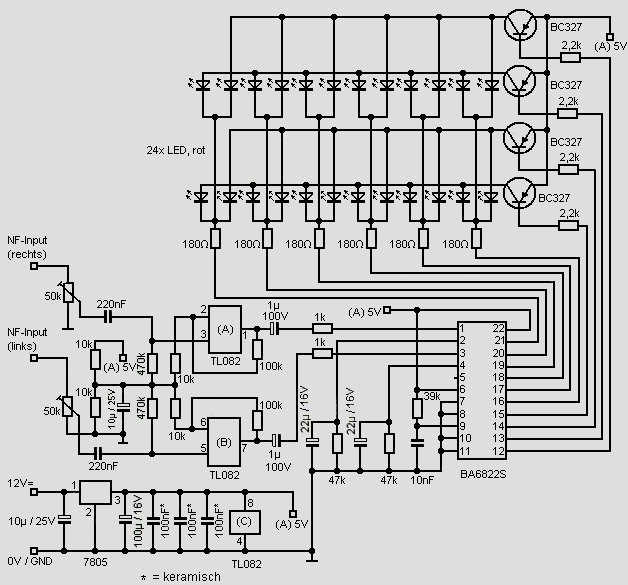

Zum Plan:

Die stabilisierte Spannung von 5V liefert der Spannungsregler 7805. Der Punkt -(A)5V- der Regelung wird mit den 3 anderen, gleichnamig bezeichneten Punkten der Schaltung verbunden. Der TL082 ist in 3 Teile aufgeteilt, welche mit A, B und C bezeichnet sind. Bei den 100nF Kondensatoren werden keramische Ausführungen benutzt. Mit den 50k Potis justiert man den NF-Eingangspegel.

Die technischen Daten der Schaltung:

• Eingangsspannung ca. 12V=
• Stromaufnahme ca. 150mA (je nach verwendeter LED´s)
• NF-Input ca. 775mV (eff) / 47 Ohm
• Anzeigenbereich minus 38 Dezibel bis plus 12 Dezibel
