Musical Instrument Digital Interface (MIDI)

MIDI ist eine Schnittstelle für digitale Musikinstrumente, ein Industriestandard für den Austausch musikalischer Steuerinformationen zwischen elektronischen Instrumenten wie Keyboards oder Synthesizern. Der Standard umfasst die exakte Beschaffenheit der nötigen Hardware und das Protokoll zur Kommunikation der entsprechenden Daten.

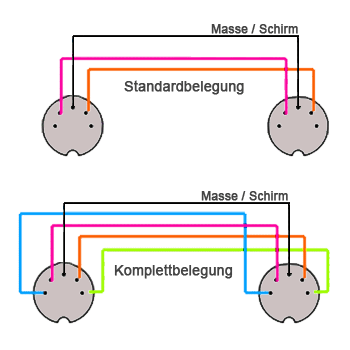

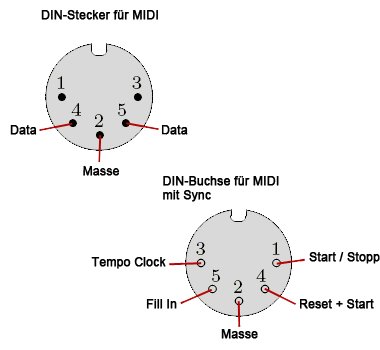

Bei den üblichen Standard Midi-Verbindungen (von MIDI-Out nach MIDI-In) reicht ein 2-adriges abgeschirmtes Kabel (2 Adern + Abschirmung). Die Daten-Leitungen sind auf Pin 4 und 5, der mittlere Pin 2 ist für die Abschirmung / Masse. Für die Komplett-Belegung benötigen wir ein 4-adriges abgeschirmtes Kabel (4 Adern + Abschirmung).
