Monitor-Switch

Mit dieser Schaltung wird der PC-Monitor Netzseitig abgeschaltet, sobald kein Videosignal mehr anliegt. Die Relaiskontakte werden in die Netzleitung des Monitors eingeschleift, d.h. die Netzleitung des Monitors wird am besten hinter dem Ein/Aus-Schalter im Monitor aufgetrennt und mit dem Relais verbunden. Der Videosignal-Anschluss der Schaltung wird mit dem Videoeingang im Monitor verbunden. Liegt jetzt ein Videosignal des PC´s an, zieht auch das Relais an und der Monitor ist in Betrieb. Schaltet sich nach einer gewissen Zeit der Bildschirmschoner im Energiesparmodus zu, fällt das Relais ab. Diese Schaltung arbeitet nur dann, wenn der PC auch über eine solche Funktion verfügt, dh. die Grafikkarte sich auch abschaltet. Diese Funktion ist meistens im BIOS des PC´s einzustellen bzw. im Desktopmenü von Windows.

Den Monitor-Switch baut man am zweckmässigsten im Monitor selbst ein.

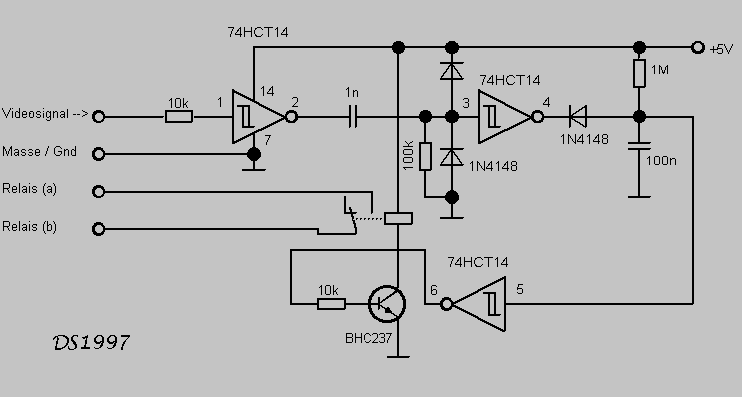

Download Schaltplan
