Party-LED-Effekt

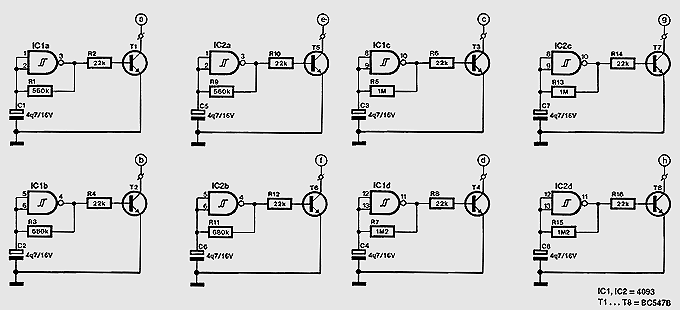

Dank integrierter Schaltungen sind auf einfachste Weise auch aufwendigere Blinkschaltungen realisierbar. Die nachfolgende Schaltung besteht aus acht Oszillatoren, von denen jeweils zwei die gleiche Frequenz abgeben. Jeder Oszillator steuert eine LED-Kette. Ordnet man die LED-Ketten z.B. kreisförmig an, ergibt sich ein außerordentlich interessantes Lichteffektgerät (beispielsweise für den Partykeller). Für die acht Oszillatoren benötigt man lediglich zwei IC’s.

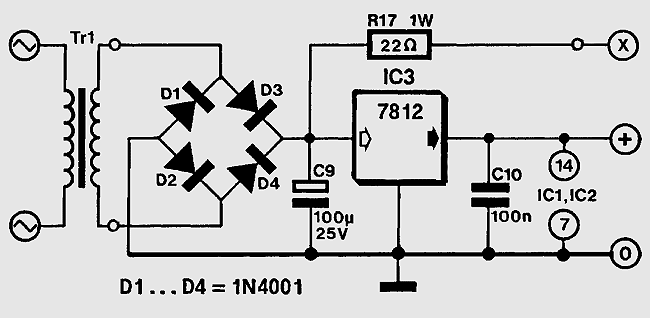

Netzteil für den Party-LED-Effekt:

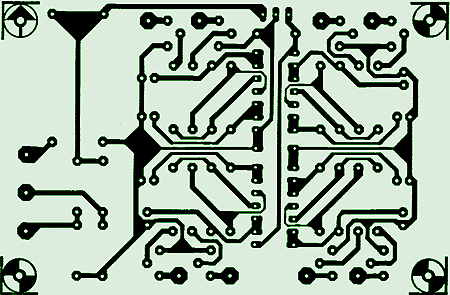

Platine:

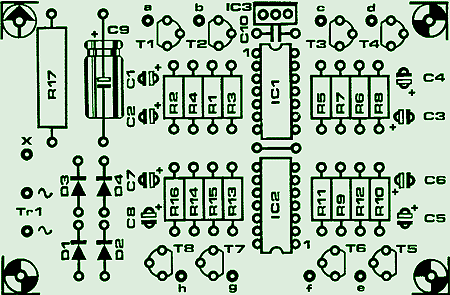

Bestückungsplan:
Bauteile:
| R1, R9 | 560 k | |
| R2, R4, R6, R8, R10, R12, R14, R16 | 22 k | |
| R3, R11 | 680 k | |
| R5, R13 | 1 M | |
| R7, R15 | 1M2 | |
| R17 | 22 Ohm/1 W | |
| C1…C8 | 4µ7/16 V (radial) | |
| C9 | 100 µ/25 V | |
| C10 | 100 n | |
| D1…D4 | 1N 4001 | |
| D5…D68 | LEDs | |
| T1…T8 | BC547B | |
| IC1, IC2 | 4093 | |
| IC3 | 7812 | |
| Tr1 | Trafo 15 V / 300 mA |
Download Schaltplan
