Rechteck-Tongeber

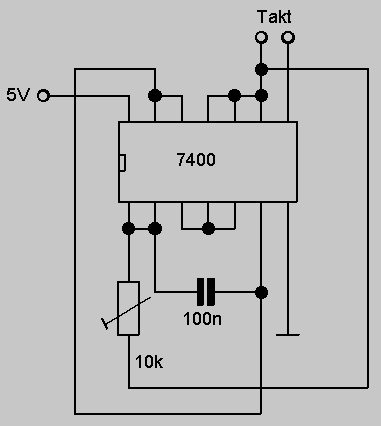

Diese Schaltung ist so extrem einfach, dazu braucht nicht viel erklärt zu werden. Die Betriebsspannung soll sich im Bereich zwischen 4,5 bis 5V bewegen. 5V dürfen nicht überschritten werden, sonst muss der Baustein SN7400 dran glauben. Mit dem Poti wird die Ausgangsfrequenz eingestellt, welche dann amAusgang "Takt" anliegt. Dort kann z.B. eine Piezo-Scheibe angeschlossen werden, oder mit einer entsprechenden kleinen Verstärkerstufe auch ein Lautsprecher. Das Signal liegt in Rechteckform vor.

Die Pins des SN7400:
Unten von links nach rechts, 1 bis 7, wobei 7 an Masse liegt. Oben von rechts nach links, 8 bis 14, wobei 14 an 5V liegt.
