Regelbares Netzgerät 3-30V

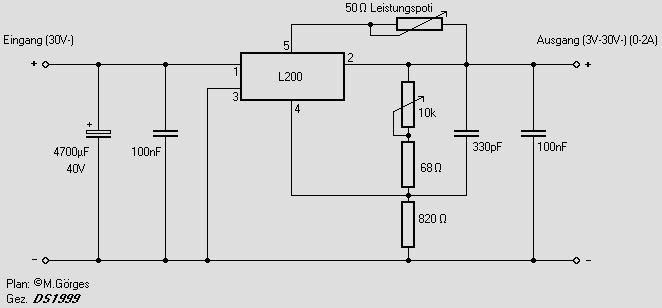

Diese Schaltung ist billig und effizent. Sie basiert auf dem IC – L200. Der L200 braucht unbedingt einen großen Kühlkörper, der 50-Ohm-Poti muss ein Drahtpotentiometer sein, mit hoher Leistung. Mit Kühlkörper und Lüfter (0,15A) bringt es diese Schaltung auf stolze 4A.

Download Schaltplan
