Stückliste:

• SCART-Stecker
• Mini-Schiebeschalter (2xUm)
• 4 abgeschirmten Leitungen (ohne den Switch-Impuls 3 abgeschirmte Leitungen)
• 2 Cinch-Stecker (rot und schwarz –> Audio)
• 1 Cinch-Stecker (z.B. gelb) oder einen speziellen Video-Stecker, kommt darauf an was angeschlossen wird.
• evtl. speziellen Secker für den Switch-Impuls

Das Material kostet zusammen, je nach Anwendungsfall bei einer Kabellänge von 3m ca. 15,- EUR bis 30,- EUR.

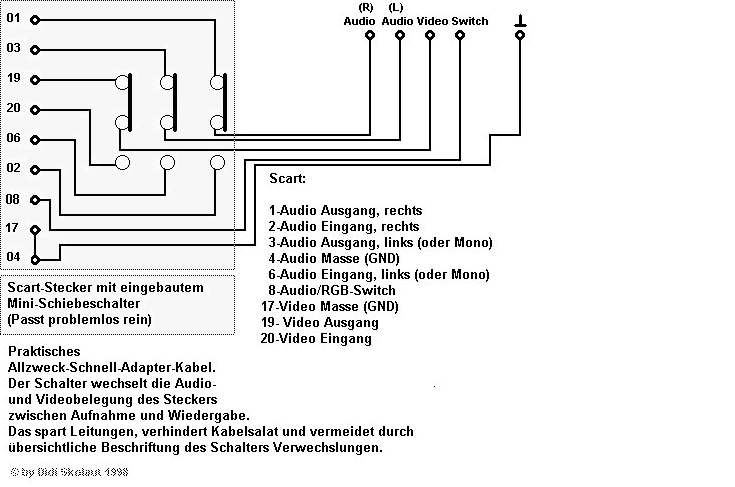

Download Schaltplan
