(Anschlussbeispiele mit elektromagn. Vorschaltgeräten)

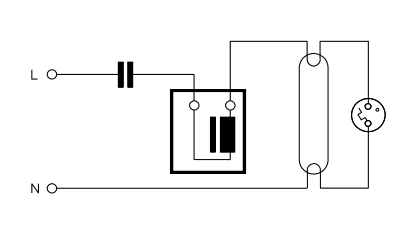

Kapazitive Einzelschaltung:

Induktive Tandemschaltung:

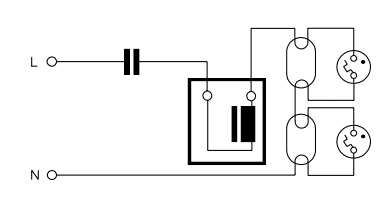

Kapazitive Tandemschaltung:

Parallelkompensierte Einzelschaltung:

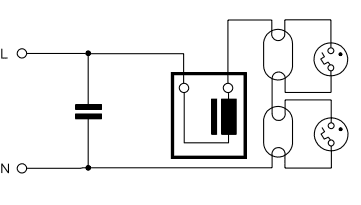

Parallelkompensierte Tandemschaltung:

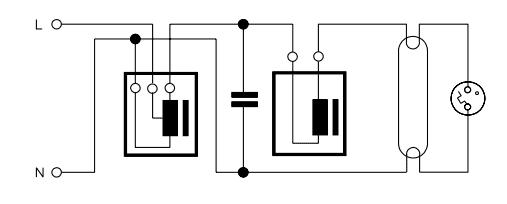

Kompensierte Schaltung mit Spartrafo und Vorschaltgerät:

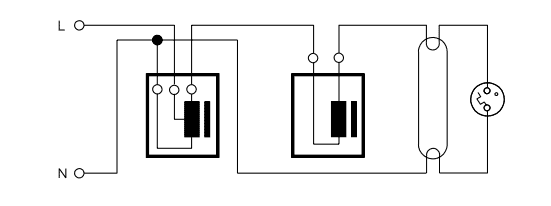

Unkompensierte Schaltung mit Spartrafo und Vorschaltgerät:

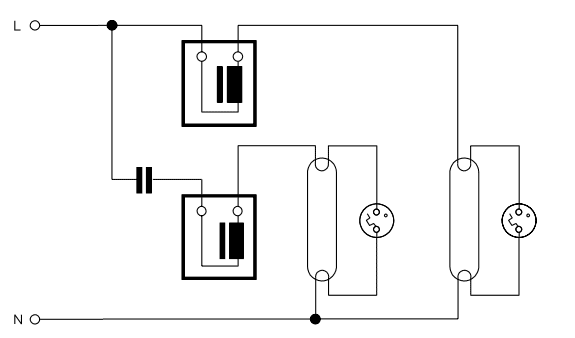

Duoschaltung:

Einzel-Schaltung ohne Starter (Rapid-Start):

Tandem-Schaltung ohne Starter (Rapid-Start):

Rapid-Start Schaltung für 2 Lampen mit 2 Vorschaltgeräten, ohne Starter

Rapid-Start Schaltung ohne Starter mit RDL-Geräten:

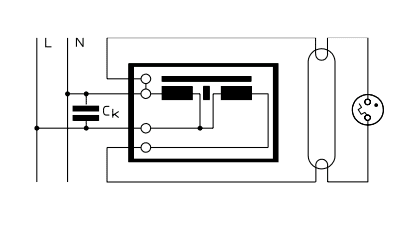

Parallelkompensierte Einzelschaltung mit Streufeldtrafo:

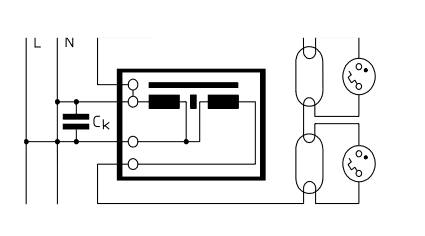

Parallelkompensierte Tandemschaltung mit Streufeldtrafo:

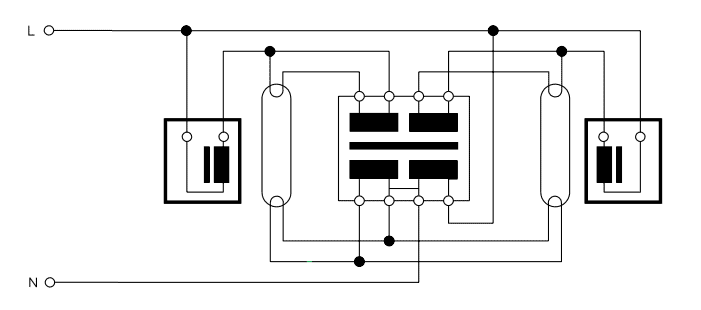

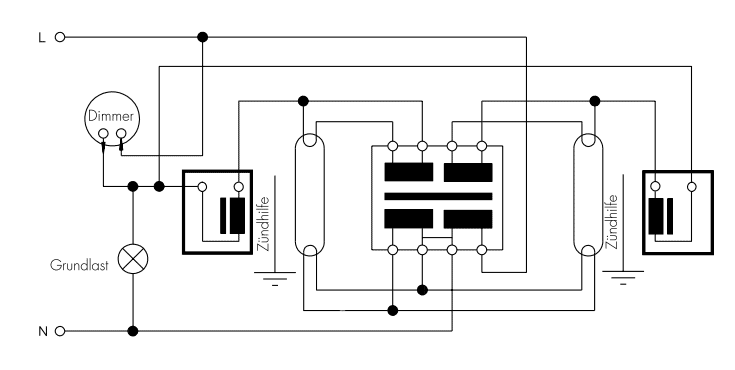

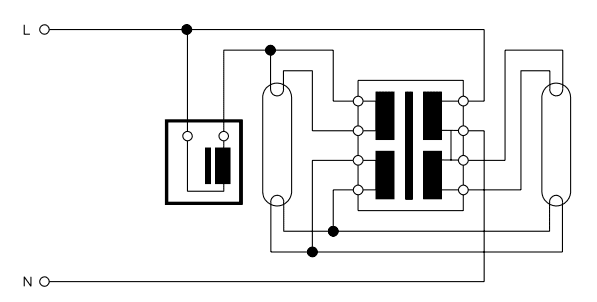

Dimmschaltung mit Heiztrafo, mit 2 Lampen und 2 Vorschaltgeräten:

Induktive Einzelschaltung:

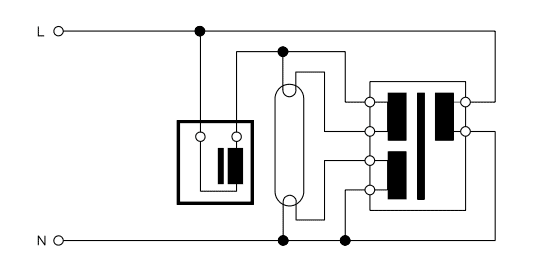

Dimm-Einzelschaltung mit Heiztrafo:
