Sensortaster

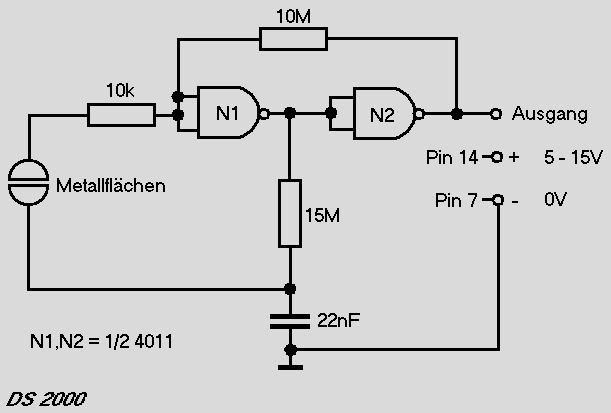

Berührungstaster, auch Sensoren genannt, gibt es in den verschiedensten Ausführungen. Eine interessante Ergänzung stellt diese Variante dar. Es handelt sich um einen Ein/Aus-TAP (Berührungstaster), der mit nur einem Sensor auskkommt. Der Kondensator (22nF) speichert den jeweiligen Schaltzustand. Abhängig vom Ausgangssignal des Gatters N1 ist der Kondensator entweder ge- oder entladen. Bei Berühren des Sensors wird dieses Signal auf den Eingang von N1 rückgekoppelt, so dass ein Wechsel des Schaltzustands eintritt.

Download Schaltplan und Layout
