Signalverfolger

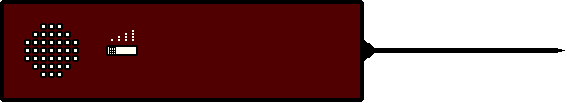

Da stellt sich für viele die Frage: "Was ist ein Signalverfolger?" Mit diesem handlichen Gerät, untergebracht in einem Tastkopfgehäuseist es kein Problem mehr, in NF-Geräten (Verstärker, Sprechanlage, Receiver,Mischpult…) Fehler zu finden. Mit zwei Leitungen, welche aus dem Tastkopfgehäuse geführtwerden und am Ende jeweils mit einer Krokoklemme bestückt sind, bezieht der Signalverfolgerseine Betriebsspannung direkt aus dem zu prüfenden Gerät. Dabei darf die Spannungzwischen 5V und 50V liegen.


Aus dem eigebauten Minilautsprecher ist das Ergebnis dann zu hören. Falls das Signal zu stark sein sollte, benutzt man den eingebauten Abschwächer(3-stufig). Am besten lassen sich Fehler in Audiogeräten finden, wenn am Eingang derselbenein gleichmässiges Testsignal angelegt wird (Tongenerator mit 1KHz o.ä.)

Download Schaltplan
