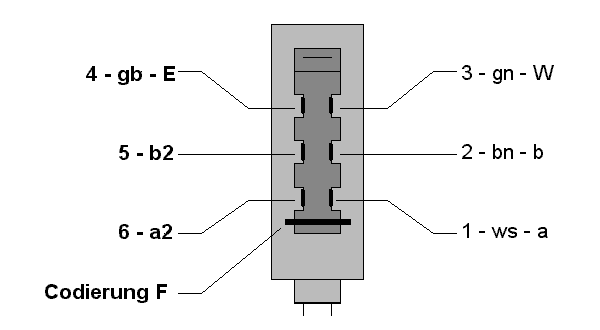

TAE-Fernmelde-Stecker mit Codierung F (F = Fernsprecher [Telefon])

Anschlussbild eines TAE-Steckers zum Anschluss eines Telefones:

• a = Amtsanschluss a)
• b = Amtsanschluss b)
• W = Anschluss für Zusatzwecker (externe Zusatzklingel)
• E = Erde (erforderlich bei älteren internen Nebenstellenanlagen)

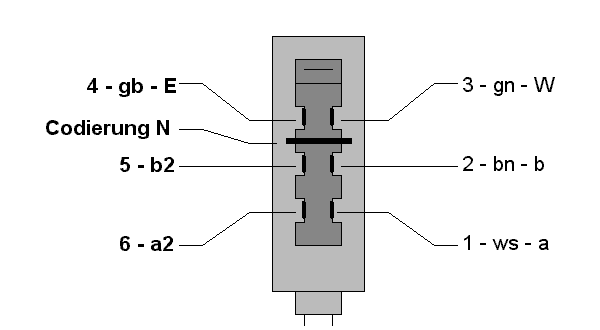

TAE-Fernmeldestecker mit Codierung N (N = Zusatzgerät, wie z.B. Gebührenzähler oder Anrufbeantworter, Fax u.s.w.)

Anschlussbild eines TAE-Steckers zum Anschluss eines Telefones:

• a = Amtsanschluss a)
• b = Amtsanschluss b)
• W = Anschluss für Zusatzwecker (externe Zusatzklingel)
• E = Erde (erforderlich bei älteren internen Nebenstellenanlagen)

Download Anschlussbelegungen
