Tongenerator mit 3 konventionellen Bauteilen

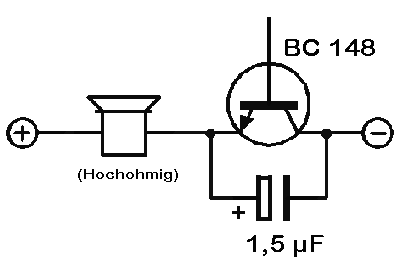

Ein sehr ausgeklügelter Tongenerator. Es wird der Durchbrucheffekt eines Transistors bei offener Basis und umgekehrter Versorgungsspannung genutzt. Die angelegte Spannung sollte im Bereich von 10V bis 12V liegen. Der Kondensator lädt sich über den Widerstand des Lautsprechers auf. Bei Erreichen der Durchbruchspannung wird der Transistor leitend und läßt LS1 kurz quäken. Da sich der Vorgang wiederholt, entsteht ein Sägezahnförmiger Ton bei ungefähr 1kHz. Sollte es auf Anhieb nicht funktionieren, variieren Sie die Spannung und die Kapazität.
