Universal-Endstufe 20 bis 100 Watt

Diese Hifi-Endstufe kann ganz variabel dem individuellen Leistungsbedarf angepaßt werden. Je nach Höhe der Versorgungsspannung und Dimensionierung einiger Bauteile läßt sich die Leistung auf Werte zwischen 20 Watt und 100 Watt (bzw. 200 Watt Stereo) auslegen. Durch die Verwendung von Darlington-Transistoren ist der Aufwand an Bauteilen ziemlich gering. Die Abweichungen im Frequenzgang liegen im gesamten Hörbereich (20Hz bis 20kHz) unter einem dB. Auch der Wirkungsgrad ist aufgrund einiger schaltungstechnischer Besonderheiten relativ gut und eine Ruhestromeinstellung, wie sie bei vielen Transistorendstufen üblich ist, erübrigt sich.

(Robert Sontheimer)

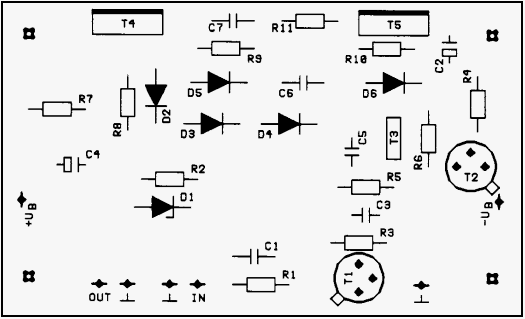

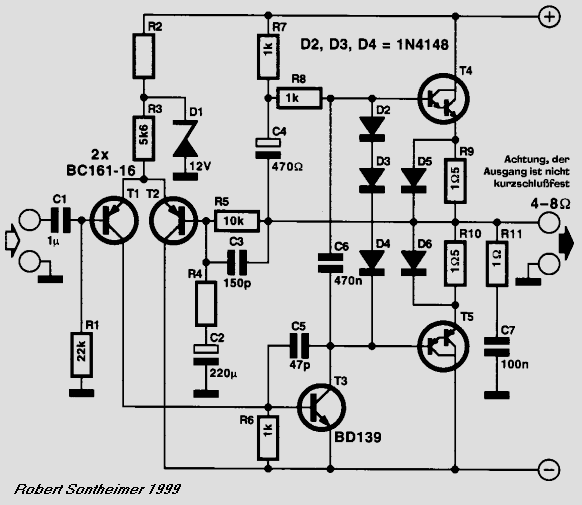

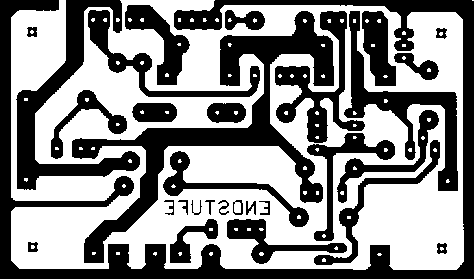

Ausführliche Beschreibung, sowie Bauanleitung, Schaltplan und Bestückungsplan zum Download.
