Universal-Vorverstärker

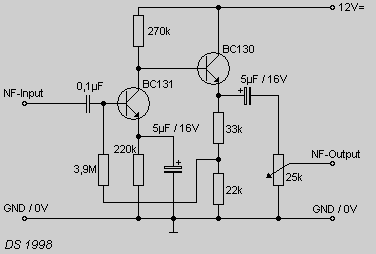

Um auch den Schaltplan eines Vorverstärkers auf dieser Website vorzustellen, habe ich mich für ein zweistufiges Modell entschieden. Das Motto lautet zwar "möglichst einfach", aber eine Schaltung, die mit nur einem Transistor auskommt, eignet sich eher weniger, da zum Einen die Verstärkung sehr gering ist und zum Anderen der Rauschfaktor zu hoch ist. Die hier verwendeten Transistoren haben ein geringes Grundrauschen und eignen sich daher gut. Der Aufbau der Schaltung kann auf einer Lochrasterplatine erfolgen, welche später in ein geschlossenes Metallgehäuse eingebaut wird. Das Gehäuse muss mit dem 0V-Punkt der Schaltung verbunden werden.

Download Schaltplan
