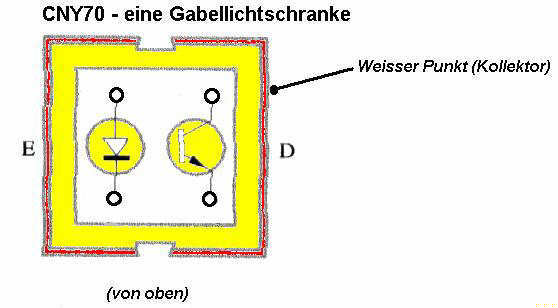

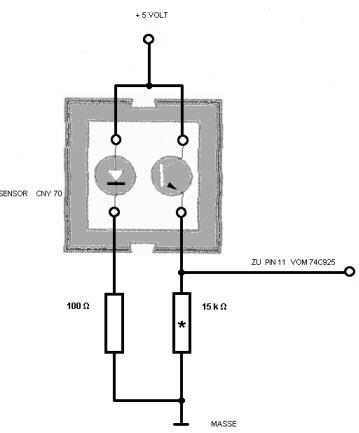

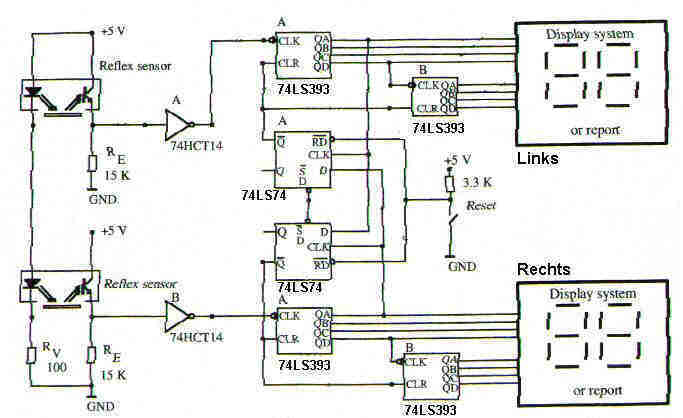

Der Reflexcoder CNY70 tastet den Encoder ab. Das mit dem Widerstand ( * ) ist nur ein Vorschlag von mir. Da beim Applikations-Plan die Messung am Widerstand 0,0 bis 0,44 Volt ergab, und diese Spannung nicht für die Umdrehungs-Zählung ausreichte, erhöhte ich den Widerstand auf 130 KOhm. Mechanische Teile sind soweit NICHT nötig. Ausser dem Encoder und der sollte aus 2mm Alu-Blech bestehen. Der Durchmesser des Encoder beträgt 5cm. Das eigentliche Windrad kann jeder selber bauen! Mein Windrad war ein Urlaubs-Mitbringsel (Hollands Windräder mit Spieluhr). Meine entgültige Planung ging vom Applikations-Plan ab, und ich fertigte einen neuen Plan an….

Gerhard

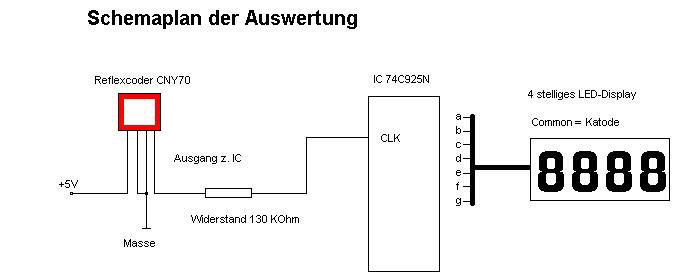

Hier ist der eigentliche Schaltplan des Windrades:

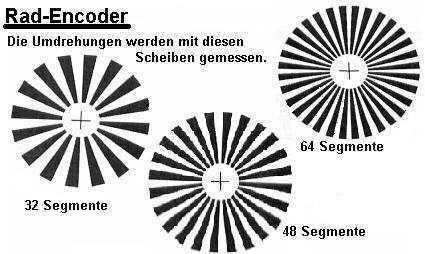

Der Rad-Encoder erzeugt mit Hilfe der Lichtstrahlen die pulsierenden Signale für die Auswertung.

Hier kann man alle zum Projekt gehörenden Skizzen Downloaden.
