Zwei Telefone an einem Anschluss

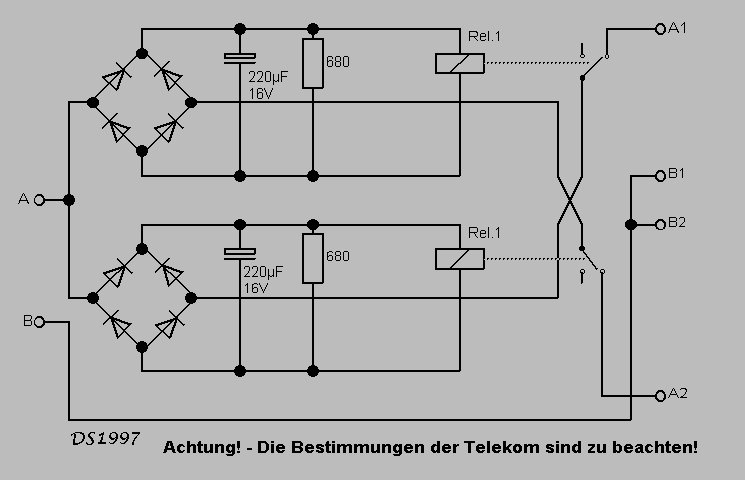

Mit nur zwei Gleichrichtern (B250C800), zwei Elkos, zwei Widerständen und zwei Relais(12V) kann man einen durchaus komfortablen Telefon-Doppelanschluss konstruieren. Die Schaltung kann man auf einer Platine relativ klein aufbauen, damit sie sogar in eine Unterputzdose passt.

• Beide Telefone klingeln, wenn ein Anruf kommt.
• Der Apparat, dessen Hörer zuerst abgenommen wird, bekommt das Gespräch. Der andere Apparat wird dadurch abgeschaltet.
• Ein Gespräch kann zum anderen Apparat durchgestellt werden, indem zuerst der Hörer des anderen Apparates abgenommen wird, dann der Hörer des aktuellen Apparates aufgelegt wird.
• Beim Wählen klingelt der andere Apparat nicht mit, wie man es vom Parallelschalten von Telefonen kennt. (Apparate mit mechanischer Klingel)
