Diebstahlsicherung für Autos

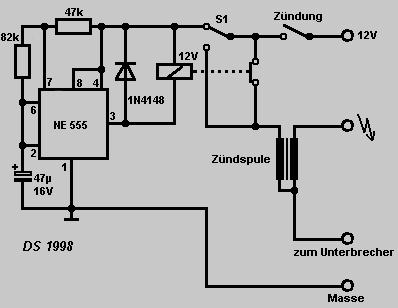

Wenn diese kleine Schaltung an versteckter Stelle des Autos oder Campingbusses montiert wird, dann hat ein Autodieb vermutlich wenig Freude an dem Fahrzeug. Schliesst der Dieb die Zündung kurz, so springt zunächst der Motor an. Nach ca. 5 Sekunden wird jedoch die Zündung wieder unterbrochen. Vermutlich wird der Autoknacker spätestens nach dem dritten oder vierten Versuch aufgeben, weil bei jedem Startversuch der Timer erneut aktiv wird und nach Ablauf der Zeit durch wiederholtes Anziehen des Relais die Zündung wieder abgeschaltet wird. Mit einem an versteckter Stelle angebrachten Schalter (S1) wird die Diebstahlsicherung ausser Kraft gesetzt. Herzstück der Schaltung ist der Timerbaustein NE555. Um diesen Baustein nicht zu überlasten darf das 12V-Relais eine maximale Stromaufnahme von 100mA nicht überschreiten. Die Diebstahlsicherung lässt sich innerhalb weniger Minuten auf einer Lochrasterplatine, die nicht grösser als eine Zündholzschachtel ist aufbauen.

Download Schaltplan
