LED Konstantstrom Schaltung

Mit dieser Schaltung lässt sich eine normale Standard-LED problemlos in nahezu allen elektronisch betriebenen Geräten beispielsweise als Betriebsanzeige oder Displaybeleuchtung usw. einsetzen. Unsere Schaltung lässt den Betrieb einer LED ab einer Spannung von ca. 3 Volt bis maximal 25 Volt zu. Die sehr einfach gehaltene Schaltung kann bei Platzproblemen problemlos auch "fliegend" verdrahtet und z.B. in Giesharz eingegossen werden. So benötigt der Aufbau gerade mal soviel Platz wie ein Lautstärkepoti oder einer 6,3er Klinken-Buchse.

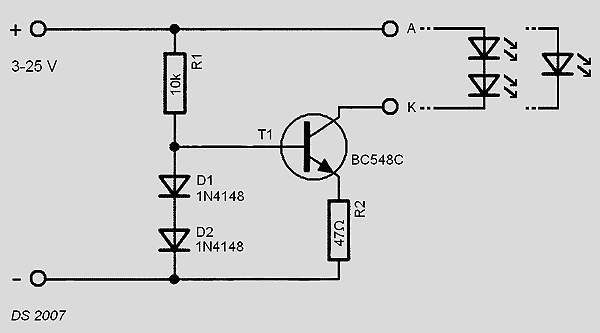

Download Schaltplan
