Megaphon mit nur wenigen Bauteilen

Wer kennt sie nicht, die sogenannten Megaphone. Sie werden von Polizei und Feuerwehr ebenso benutzt wie von Demonstranten oder auf Veranstaltungen aller Art, um mal schnell Durchsagen zu machen, ohne erst aufwändig eine extra Verstärkeranlage aufbauen zu müssen.

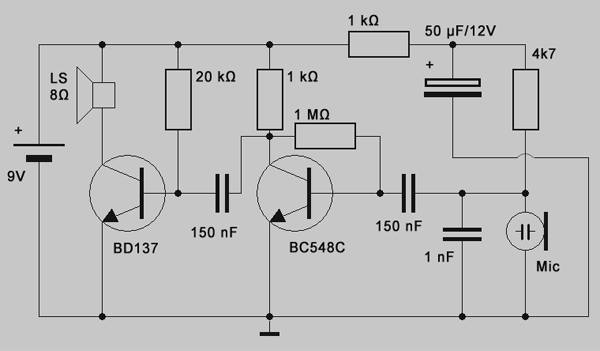

Ein solches Megaphon wollen wir heute bauen, mit nur wenigen Bauteilen und natürlich für wenig Geld. Zum Einsatz kommt ein BD137 Leistungstransistor (alternativ BD135 oder BD139) und ein BC548C Transistor (hier eignet sich auch fast jeder andere Standard NPN-Transistor). Den BD137 schrauben wir auf einen kleinen Kühlkörper, denn im Betrieb wird er realtiv warm. Als Mikrofon kommt eine Standart Elektret Mikrofon Kapsel (kostet nur wenige Cent) zum Einsatz. – Der Rest der Bauteile ist selbsterklärend. Um die Klangfarbe etwas weicher zu machen kann man den zur Elektret Kapsel parallel liegenden 1 nF Kondensator bis zu 10 nF vergrössern, dies kann u.A. etwaige Rückkopplungen vermindern.

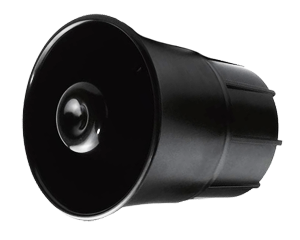

Als Lautsprecher eignet sich am besten ein Druckkammerlautsprecher (z.B. Monacor NR-20KS) mit einem mittleren Frequenzbereich, also ideal für Sprachdurchsagen (gibts z.B. bei Conrad Electronic für unter 20 Euro)

Download Schaltplan
