Peakanzeige für Lautsprecher

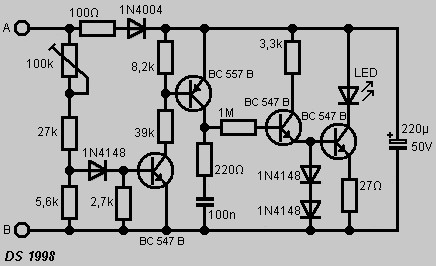

Eine einfache Schaltung, welche es ermöglicht eine optische Anzeige der maximalen Aussteuerungsgrenze einer Lautsprecherbox zu erhalten. Die Punkte A und B werden parallel zur Lautsprecherleitung angeschlossen. Aus diesen Punkten bezieht die Schaltung auch ihre Verorgungsspannung. Mit dem 100k-Poti wird die Überlastanzeige justiert: An 8 Ohm-Lautsprechern ist eine Einstellung zwischen 15 bis 125 Watt möglich. An 4 Ohm-Lautsprechern ist eine Einstellung zwischen 30 bis 250 Watt möglich. Der Aufbau der Peakanzeige erfolgt auf einer Lochrasterplatine mit einer Grösse von 25×50 mm. Um beide Lautsprecher einer HIFI-Anlage zu überwachen, muss die Schaltung natürlich zweimal aufgebaut werden.

Download Schaltplan
