LED-Notbeleuchtung

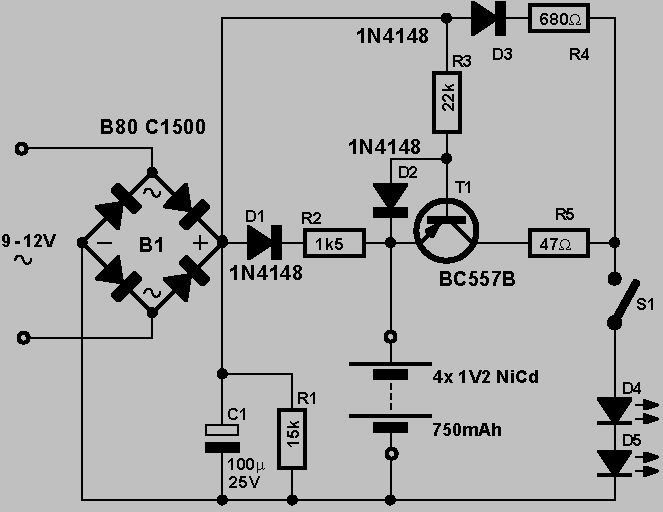

Oft sind Zähler- und Sicherungskästen in dunklen Kellerräumen zu finden. Löst eine Sicherung aus und sind weder Taschenlampe noch Kerze greifbar, bringt die LED-Notbeleuchtung Licht ins Dunkel. Die beiden LEDs sind extrem leuchtstarke Typen. Dadurch erreicht man nicht nur einen kompakten Aufbau und einen sparsamen Umgang mit den NiCd-Zellen, sondern auch eine gute Orientierung im Kellerraum. Die Schaltung, die über den vorhandenen Klingeltrafo mit versorgt werden kann, umfasst einen Brückengleichrichter B1, einen Pufferelko C1, eine Diode D1, einen Widerstand R2.

Unsere Schaltung ist eigentlich ein kleines NiCd-Ladegerät, welches die Akkus mit einem konstanten Strom von 7,5 mA permanent lädt. Die Basis von T1 liegt über R3 auf hohem Potential, so dass T1 sperrt. Entfällt die Netzspannung, kann sich C1 über R1 entladen und die Akkuspannung über R3 und R1 den T1 durchsteuern, aber nur wenn S1 geschlossen ist. Durch die LEDs fliesst ein Strom von ca. 20 mA. Verwendet man Superluminosity-LEDs mit 3 Cd (!!) bei 20 mA, ist eine ausreichende Ausleuchtung des Sicherungsraums garantiert.
